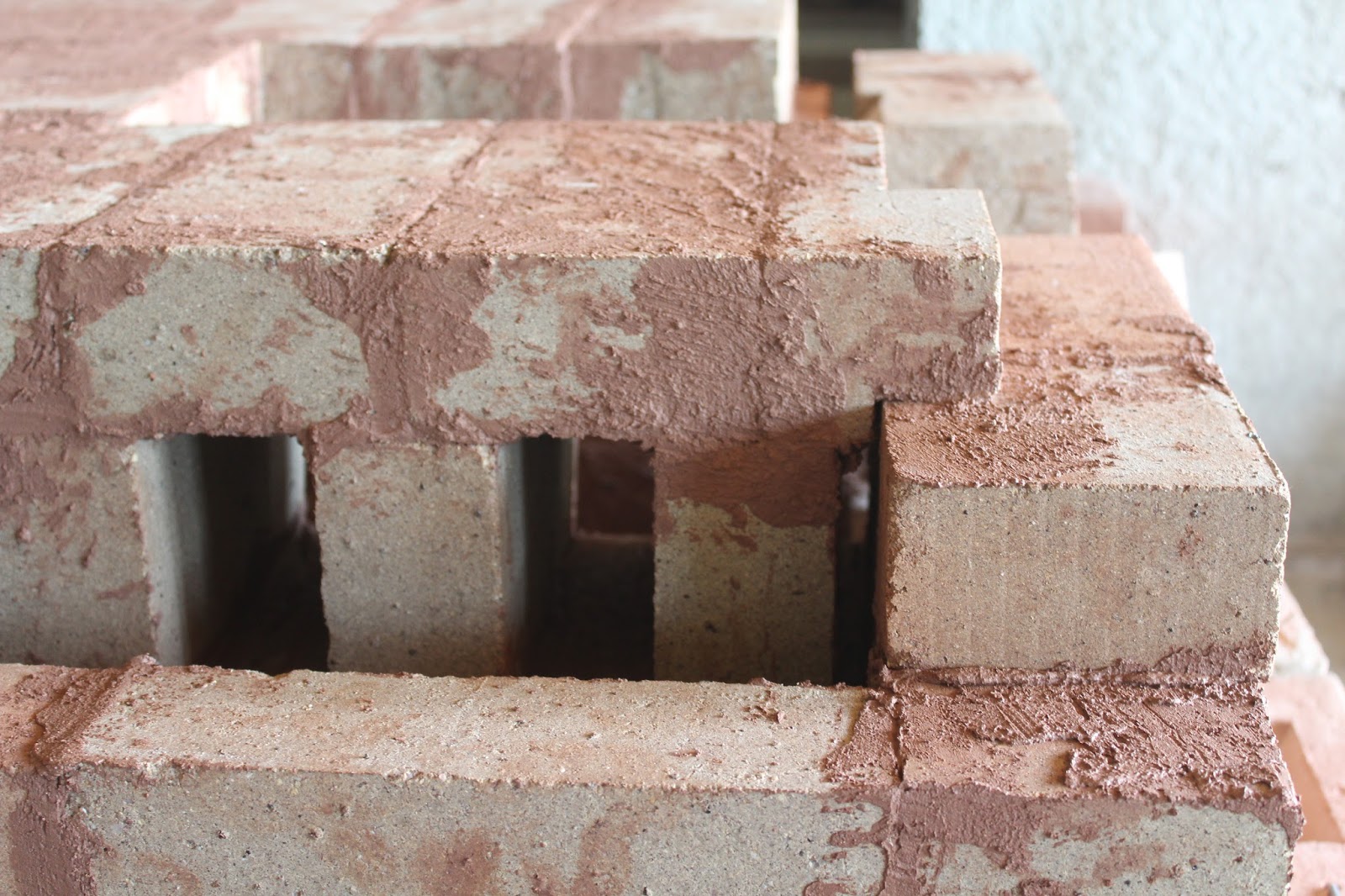

Ezeken a bordákon jönne be az égési levegő a hamuzóba ha kintről jön,
illetve a hamuzóból az "U" alakú résbe áramlana be ha a szobából táplálom levegővel a hamuzóajtón keresztül. Szóval választhatok...
A bordák között jóval nagyobb réseket hagytam ki mint amit effektív kiszámítottam itt:
http://tomegkalyha.blogspot.ro/2016/04/szamitasok-9-jaratok-meretezese.html
Úgy gondoltam így kisebb ellenállással, súrlódással eljut a levegő oda ahova kell, az effektív négyzetcentimétert (43,18 cm2) pedig a rostély méretével illetve a másod- és harmad égési levegő nyílások méretével tudom majd beállítani.
Ez az alábbi kép már a tűztér "nulladik" szintjét jelenti.
Készül a hamuzónyílás áthidalása is.
Ez ilyen szobrász nap volt, eleinte tartottam a téglák vagdosásától, de a kicsi kéziflexxel ilyen dolgokat könnyedén ki lehet faragni belőle, a gyémántlap úgy viszi mint a vajat..
Ezzel a cifra elemmel, azaz 2 van belőle, próbálom megoldani a tűztér ablaköblítő levegőjét, remélem sikerül is.
Itt már a helyére téve:

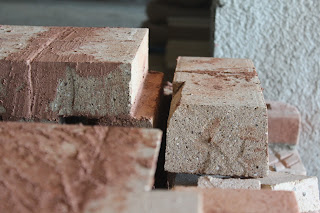

Oldalnézetből ilyen furcsa pályának néz ki mint az alábbi képen, nekiirányítva a tűztérajtónak.
A ferde felülethez hozzásimulva fog áramlani a levegő, legalábbis azt remélem, közelebb vezetve azt az üvegfelülethez.
Mondjuk ilyent nem láttam még kályhánál kivitelezve, függőleges nyílást viszont igen. Ezt sem én találtam ki persze, tulajdonképpen a repülőgépek is így repülnek, a légáramlat követi a szárny felületét (ha elég nagy a sebesség és nem nagy a dőlésszög, azaz ha nem "válik le" a légáramlat a szárnyfelületről, az íves, domború szárny felső felületén ezért nagyobb utat tesz meg, nagyobb sebesség, nagyobb dinamikus nyomás és Bernoulli szerint ez emeli fel a szárnyat.
No meg a kályhát :-)
Ha máshol nem, itt legalább hasznát veszem a siklóernyőzéseinknek.
Hátha hátha nem fog olyan nagyon kormosodni a tűztérajtó...
Kb. 12 mm-es széles nyílást hagytam ennek az öblítőlevegőnek.

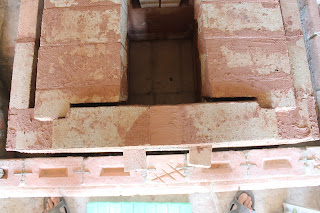

Hamuzónyílás áthidalva:
Itt újból látszik az öblítőlevegő útja:
Ez már a tűztér első sora lesz:
Itt látszik, hogy "visszavettem" az 'U' alakú levegőbevezető nyílás szélességét 5cm-re:
A tűztér alja, a hamut levezető lejtős idomokkal és rostéllyal.
Egy 25,5cmx20cm -es rostély ez, aminek fele rács és fele nyílás, kb. megfelel a hamuzóból jövő levegőtáplálás (primér) felületének.
Másként is ferdén vágtam a téglákat amikre felfekszik, hogy ha úgy van kedvem lehet ha kirakom ugyanezt samottból. ahogy Lars szokta, az jobban védi, azaz szigeteli a tűzteret, szóval égés szempontjából jobb, hamu takarítás szempontjából pedig valószínű a rostély fog jobban beválni, egy kézmozdulattal kifordítom és lehull a hamu a hamuzóba.
Egy kis szünet következik, családi programok, majd 3-4-5 nap után folytatom...
