Kályhaépítés 19 - kályha alapja

 Folytattam a tűztér alját, raktam rá még 2 sort.

Hamuzóteret nem hagyok nagyot, ez ami a képen látszik egy 26cmx37,5cm-es alapterületű téglatest lesz, olyan széles, pontosan mint a hamuzóajtó, lesz egy 2 sornyi "gyűjtőfeneke", amibe akár egy fémtepsit is készíthetek majd és egy mozdulattal kivehetem a belégyűlt hamut (kb. 7 litert).

 Az alábbi képen lévő felső sor tetejére jön majd a hamuzóajtó...

A hamuzótér pedig még néhány sor magasságig fog tartani, egész fel a tűztér aljáig (vajmi 20-30 liter összkapacitású).

Apropó samotthabarcs:
ezt a két samottéglasort már samotthabarccsal raktam, és kellemes meglepetés volt, hogy a Helios zsákos samotthabarcs rendben volt, elég finom szemcsézetű, szóval nem kell rostálgatnom még, ebből lehet 2mm-est kenni nyugodtan...

Közben elkészítettem az ajtóknak a keretet is, azzal fogom majd felszerelni a magra, egy 3mm-es vastagságú fémlemezből heggesztgettem össze, a két függőleges gallérra fogom majd fogatni az ajtót.

Az alábbi képen megmértem épp próbából, hogy mindkét oldalára kerámiapaplant téve, mennyi távolságot kell hagyjak a mag és a köpeny között...

Kb. ilyen távolságra jön majd a frontális köpenytéglafal...

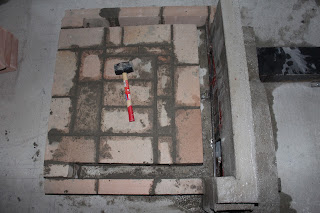

Ezután már megrajzolhattam a köpeny helyét, és az első két sort fel is raktam.
Ez még csak a köpeny "alapja" lesz ui. a mostani födémre még jön 16cm padlóréteg,
ezért ez a két sor nem fog látszani, a padló alatt lesznek.

Ezért felhasználtam a meglévő bontott tégláimat, amit bagóért vettem a tavaly, van is belőle még pár paletta...
Sajnáltam, hogy a drága köpenytégla- vagy samottéglával rakjam ezeket a sorokat.

A tűztér alját viszont nem, mert ott élére rakva nagyon nehéz lenne ezekből a horihorgas téglából dolgozni.

A padlóba viszont tökéletes sztem, még megvan a megfelelő keménységük, csengnek ha összekoppintom őket...

Kissé vastag fugák jöttek ki ebbe az első 2 sorba, mert ki kellett hozzam a 16cm-es padlóréteg vastagságát, hogy majd onnan indulhassak a kályha lábazatával...

A falak alá alufóliát tettem, a füstjáratok alá pedig 7cm vastag Ytong szigetelést amint az alábbi képen is látszik a kikandikáló "habtégla". Persze egy sor agyagtégla jön rá, a füsttel majd az érintkezik...És mindezt agyaghabarccsal.

Túrkálás a régi bontott téglák között...

Ennyi mára.

Kályhaépítés 18 - tűztér alapja, az első két sor

Ma pedig levettem a zsalut a betonról és elkezdtem a kályharakást, konkrétan a tűztér alapjával.

Íme, így néz ki a betonkiöntés:



A kilógó kerámiaszálakat piros hőálló szilikonnal bekentem (300 fokos), hogy az idő múlásával, nehogy hullni fogjanak a szálak és eltömjék a mozgatandó karnak a sínjét...



És elkezdtem rakni a tűztér alját, az első két sor el is készült.

Samottból indulok (ui. olcsóbban vettem mint a köpenytéglát, így a hamuzórészt is abból fogom kirakni..:-)

Hővisszaverő fóliát terítek a téglák alá(amit gipszkartonozáshoz is használnak), nagyon sokat nem használ, de azért több mint nulla...

Azokon a részeken, amire nem támaszkodik a kályha fala, rakok egy réteg (7cm vastag) Ytongot.
Szívem szerint leszigeteltem volna vele az egész kályhaalját, hogy minél kevesebb hő távozzon a padlóba, de ez a fajta Ytong amit nálunkfelé lehet kapni 3 N/mm2-es, nem vagyok biztos benne, hogy elég kemény. Állítólag létezik az Ytongnak nagyobb súlyt elbíró változata is, nos de nem találtam a lerakatokban...

Így is, hogy a járatok részeit ezzel kirakom, több mint felét, talán kétharmadát  a kályha aljának sikerül leszigetelnem...Mindenképpen több mint semmi...Legtöbb kályharakásnál ezt sem csinálják meg, nemigazán láttam a neten, hogy sűrűn gyakorolnák...

Ahol pedig van a tégla ott maradt az ezüstös fólia és az agyaghabarcs (a betonnál mindenképpen jobban szigetel)...No meg mindenhol lesz 2 rend tégla(a padlóréteg vastagsága, ami a betonfödémre még rákerül, 16cm vastag), ezeken a rétegeken túl ami hő elillan, az a padlóbetonba megy, aminek egy része még mindig hasznosul, mert a ház alatt van...

Az Ytongra pedig rakok egy rend samotttéglát, ez a rend tégla már a hamuzó alját fogja képezni, s így a hamu nem érintkezik az Ytonggal sem...

Mindezt idáig agyaghabarccsal raktam, ettől fölfelé pedig a samotthabarccsal fogok menni...

És íme az 'U' alakú nyílás a tűztér, hamuzó alján, ami odavezeti az égési levegőt ahova kell...

Ezt az 'U' alakú nyílást 6,8cm vastagsággal kezdtem el, hogy a levegő minél lassabban tudjon odahömpölyögni ahova kell, tehát minél kisebb súrlódást okozzon, majd fenebb ahol belép a tűztérbe szűkíteni fogok rajta  (vissza 5cm-re).

 Ennyit a mai napra...

Kályhaépítés 17 - Hőálló beton és kémény

Nos megint kisvakáción voltam, évzáró ünnepélyek, családi események jártak le, s ott folytatom ahol abbahagytam.

Tegnap kiöntöttem hőálló betonból azt a gyanús szakaszt, amiről beszéltem.

Zsalut rögtönöztem, bebugyoláltam a vas felületeket hőálló kerámiapaplannal, hogy legyen helye a vasnak a táguláshoz, hogyha kell, és áthidaltam a hőálló betonnal a szükséges részeket, így az égési levegő még véletlenül sem tud keveredni a füstgázzal...

Megkomplikálta picit a levegőbevezetés a dolgot, dehát ez van, már el is van felejtve...

Íme képekben:



Simán kitámasztottam téglákkal, a levegőbevezetést "vezérlő" fémkart pedig zártszelvénydarabkával védtem a betontól, hogy majd szabadon lehessen mozgatni.

Az áthidalandó fémeket kerámiapaplanba burkoltam, hogy a tágulás ne repesszen meg semmit...

Hőálló beton beleöntve:

Refarom hőálló beton, 1200 fokos, 300 is elég lett volna nekem, de így is jó....

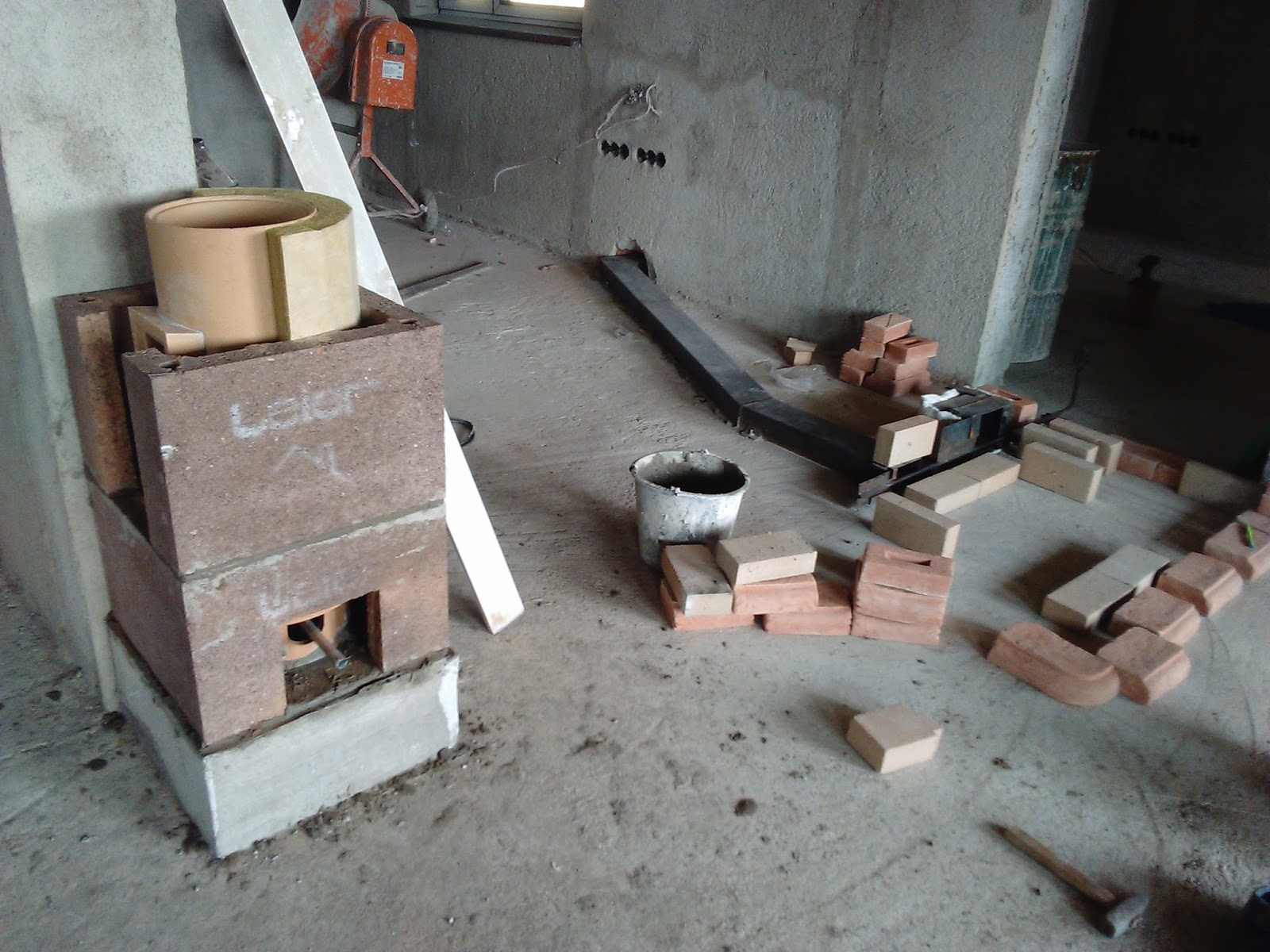

Közben felraktam a kéményből 3 elemet, a macerás részeket: kondenzelvezető elem, tisztítónyílás,
itt az elején érdemes odafigyelni, hogy vízszint/függőben induljanak el a dolgok...

A köpenytéglához vettem M5-ösz osztályú falazóhabarcsot (Baumit MM50 a Dedemanban), a lyukakba pedig "sápába" való hígitott betont öntöttem(szintén Baumit Escroch vagy mi a szösz) és 10mm-es menetelt szárat dugtam, amiket csavarokkal lehet toldani...
